Механические уравнительные платформы "МИНИДОК" серии MDLМ


Уравнительная платформа Dock leveller для разгрузки и погрузки

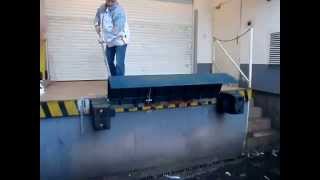

Механическая уравнительная платформа «Минидок» серии MDLM не требует подведения электропитания, может использоваться в случаях, когда отсутствует электричество и нет возможности установить электрогидравлическую платформу. По сравнению с механическими платформами других серий значительно меньше весит (370 кг), при этом выдерживает динамическую нагрузку в 6000 кг и статическую – в 9000 кг. Механическая платформа поднимается вручную силой 1 человека, при этом аппарель, поворачиваясь, открывается автоматически. Затем платформа опускается, пока не достигнет кузова грузовика. После окончания работ аппарель опускается, платформа приподнимается и возвращается в исходное положение.

Основные преимущества:

надежное оборудование при небольших затратах; поверхность платформы выполнена из чечевичного листа для обеспечения наилучшего сцепления с колесами погрузчика; длина аппарели составляет 300 мм; благодаря желто-черной сигнальной полосе видно, что платформа находится выше уровня пандуса.



Конструкция



Крышка платформы Аппарель Ферма Тумба Бампер резиновый Рычаг





Поверхность уравнительной платформы представляет собой стальной лист толщиной 6 мм с чечевичным рифлением высотой 0,6-1,8 мм и рассчитана на взаимодействие со стандартным 4-х колесным погрузчиком с надувными шинами. Возможна небольшая потенциальная деформация поверхности платформы, что не отражается на работе изделия. Аппарель изготавливается из стального листа толщиной 12 мм с чечевичным рифлением высотой 1,2-3,6 мм.



Технические характеристики размеры/особенности



Длина 684мм Ширина 1600/1800/2000/2200 мм Масса 370 кг Рабочий диапазон:   - вверх 0-100 мм - вниз Толщина верхнего листа на крышке платформы  (в скобках указана высота рифления) 6/(0,6-1,8) мм Цвет  (окраска порошковая, с предварительной обработкой в дробеструйной камере) Синий  (RAL 5005) Допустимая нагрузка 6000 кг (60 кН) Максимальная точечная нагрузка (верхний лист 6мм) 1,3 Н/мм2 Класс очистки поверхности перед окраской Sa 2 Толщина окрашиваемого слоя 60 - 90 мкм Диапазон рабочих температур от - 30 до + 50 °С
